目前機房內有4排機柜，每排機柜服務器數量分配如下：A機柜10臺、B機柜30臺、C機柜40臺、D機柜38臺，機房隔壁就是管理員辦公區；要求：

1、以每排機柜為一單位，機柜間不互相影響；

2、每排機柜布置一臺本地控制單元，管理本機柜內所有服務器；

3、至少有一名管理員可以通過網絡的方式在不進入機房的情況下做到管理機房內所有服務器。

目前需要使用一整套KVM系統將服務器資源進行整合，實現統一安全管理。

1）部署簡單，在原有的網絡結構上靈活部署，不需要破壞原有網絡結構，在進行安裝部署時保證原網絡正常運行。

2）良好的拓展性，如果之后增加服務器能夠無縫接入。能夠兼顧之后由于業務需要新增的 IT硬件設備。

由于以上幾點，本方案充分考慮了對服務器設備的管理的集中性，管理者使用的安全性，系統的穩定及性，實用性以及之后的可擴張性設計而成。

1、 系統設計原則

實用性，適應用戶實際應用環境

穩定性及安全性

簡單化和標準化

可支持以后擴充

2、 系統總體設計方案

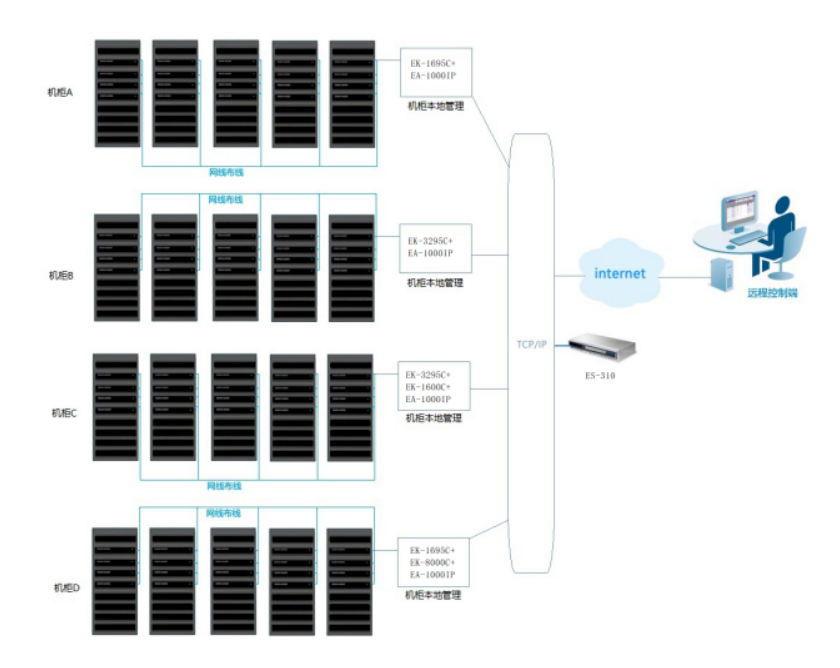

1）方案拓?fù)鋱D

2)  方案概述

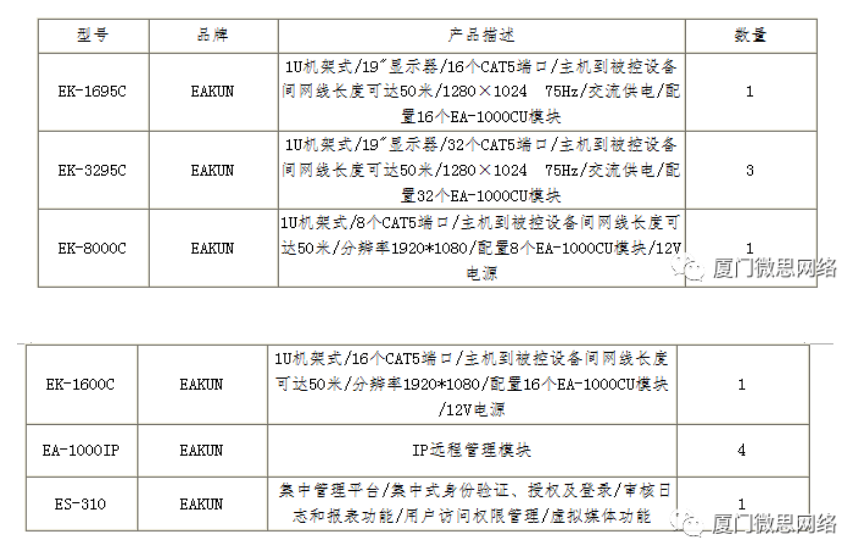

本方案服務器比較分散，根據機房內服務器的實際分布情況，A機柜配置一臺EK-1695C最大可管理16臺服務器，B機柜配置一臺EK-3295C最大可管理32臺服務器，C機柜配置一臺EK-3295C串聯一臺EK-1600C最大可管理47臺服務器，D機柜配置一臺EK-3295C串聯一臺EK-8000C最大可管理39臺服務器。

3） 方案實現

A機柜：將本排機柜內的每臺服務器VGA接口及USB接口通過EA-1000CU模塊配合網線布線與EK-1695C主機相連，即可實現管理在本地機柜上管理，再將EK-1695C配置的EA-1000IP的網絡口連接至交換機，遠程的管理員即可在遠程訪問管理。

B機柜：將本排機柜內的每臺服務器VGA接口及USB接口通過EA-1000CU模塊配合網線布線與EK-3295C主機相連，采即可實現管理在本地機柜上管理，再將EK-1695C配置的EA-1000IP的網絡口連接至交換機，遠程的管理員即可在遠程訪問管理。

C機柜：將本排機柜內的其中31臺服務器VGA接口及USB接口通過EA-1000CU模塊配合網線布線與EK-3295C主機相連，余下的9臺服務器VGA接口及USB接口通過EA-1000CU模塊配合網線布線與EK-1600C主機相連，再將EK-3295C的第32端口連接至EK-1600C的管理端口實現兩臺主機串聯，即可實現管理在本地機柜上管理，最后將EK-3295C配置的EA-1000IP的網絡口連接至交換機，遠程的管理員即可在遠程訪問管理。

D機柜：將本排機柜內的其中31臺服務器VGA接口及USB接口通過EA-1000CU模塊配合網線布線與EK-3295C主機相連，余下的7臺服務器VGA接口及USB接口通過EA-1000CU模塊配合網線布線與EK-8000C主機相連，再將EK-3295C的第32端口連接至EK-8000C的管理端口實現兩臺主機串聯，即可實現管理在本地機柜上管理，最后將EK-3295C配置的EA-1000IP的網絡口連接至交換機，遠程的管理員即可在遠程訪問管理。

集中管理平臺：將ES-310集中管理平臺與KVM產品連入同一網絡內，遠程的管理員即可在遠程訪問管理機房內的所有服務器，可實現權限分配，用戶認證，日志審計等功能。

擴展性：可滿足將來服務器的擴展性，增加的服務器整合到原有的系統中，實現新老系統的完美結合，配置簡單，配置好后即可投入正常應用。

熱插拔：系統均采用USB接口連接，通用性強，更穩定，支持熱插拔。

布線美觀：所有跨機柜及遠距離的線材均采用標準網線連接，實用性強，長距離走線方便，使機房更加美觀。
