• 高可靠性：集群系統兩臺成員交換機之間冗余備份，同時利用鏈路聚合功能實現跨設備的鏈路冗余備份。

• 強大的網絡擴展能力：通過組建集群增加交換機，從而輕松的擴展端口數、帶寬和業務處理能力。

• 簡化配置和管理：集群建立后，兩臺物理設備虛擬成為一臺設備，用戶只需登錄一臺成員交換機即可對集群系統所有成員交換機進行統一配置和管理。

業務口集群方式是指集群成員交換機之間通過業務板上的普通業務口連接，不需要專用的集群卡。業務口集群涉及兩種端口的概念，如圖3-46所示。

圖3-46 業務口集群連接示意圖

• 物理成員端口

成員交換機之間用于集群連接的普通業務口。物理成員端口用于轉發需要跨成員交換機的業務報文或成員交換機之間的集群協議報文。

• 邏輯集群端口

邏輯集群端口是專用于集群的邏輯端口，需要和物理成員端口綁定。集群的每臺成員交換機上支持兩個邏輯集群端口。

相對于集群卡集群而言，業務口集群連線更為靈活，但配置較復雜，需要占用業務板上的業務端口。

集群建立成功后，建議進行以下的配置：

• 為了實現簡化網絡配置、擴展上行鏈路帶寬、提高可靠性，可以在集群系統上行端口上配置集群Eth-Trunk，并將下行設備雙歸接入集群系統，配置集群系統下行端口的集群Eth-Trunk。

• 集群系統中另外一個推薦配置就是集群多主檢測功能。由于集群系統中兩臺成員交換機都使用同一個IP地址和MAC地址（集群系統MAC），一個集群分裂后，會產生兩個具有相同IP地址和MAC地址的集群系統。為防止集群分裂后，產生兩個具有相同IP地址和MAC地址的集群系統，引起網絡故障，必須進行IP地址和MAC地址的沖突檢查。多主檢測MAD是一種檢測和處理集群分裂的協議。鏈路故障導致集群系統分裂后，MAD可以實現集群分裂的檢測、沖突處理和故障恢復，降低集群分裂對業務的影響。

MAD檢測方式有兩種：直連檢測方式和代理檢測方式。在同一個集群系統中，兩種檢測方式互斥，不可以同時配置。如果集群系統上配置了集群Eth-Trunk，此時建議采用代理方式的多主檢測。直連檢測方式需要額外占用端口，且此端口只能用作多主檢測（端口間的連接使用普通線纜即可）。與直連方式比較，代理方式不會額外占用端口。

• 主控板型號為SRUA、SRUB、SRUC以及SRUD的設備建立業務口集群時，必須將系統軟件文件（系統啟動大包）存放在CF卡中。如果系統軟件文件存放在flash，則無法建立業務口集群。

• 兩臺設備組建集群后，有如下特性在集群環境下不支持：

• 在配置多主檢測功能時，請注意V200R002C00版本與V200R003C00及之后的版本在命令行格式上是有差異的。同時在V200R002C00版本中，此功能被稱作雙主檢測。

• 不管用于多主檢測的鏈路有幾條，只要集群分裂了，備交換機的端口都會被關閉，不再轉發業務報文。

• 如果集群重啟（包括升級），或者對集群系統主控板進行拔插更換操作，集群系統的MAC地址可能會發生變化。所以，在集群系統重啟或更換主控板之前，請先評估集群MAC發生變化后是否對業務產生影響，如存在影響，建議將集群系統MAC地址通過命令set css system-mac chassis chassis-id設置成某個成員交換機的MAC地址，使得集群系統重啟后的MAC地址固定為此成員交換機的MAC地址，從而保證集群系統MAC地址的一致。

在一個新建的企業網絡中，要求核心層具有較高的可靠性，并且希望網絡結構簡單，易于配置和管理，同時還需要控制設備部署的成本。

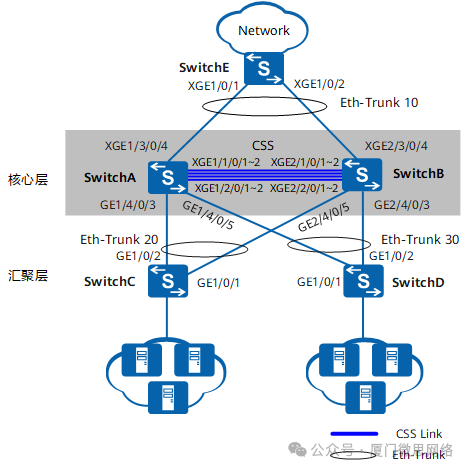

如圖3-47所示，根據用戶需求，核心層SwitchA和SwitchB兩臺交換機采取業務口集群方式進行組網，其中SwitchA為主交換機，SwitchB為備交換機。匯聚層Switch通過Eth-Trunk連接到集群系統，同時集群系統通過Eth-Trunk接入上行網絡。本例中以S9706進行說明。

圖3-47 組建集群示意圖

采用如下的思路配置：

1. 為SwitchA和SwitchB分別安裝業務板并連接集群線纜。為了增強帶寬和可靠性，兩臺交換機之間通過兩塊業務板上的四對業務口進行連接。

2. 在SwitchA和SwitchB上分別配置集群連接方式，配置集群ID分別為1和2，配置集群優先級分別為100和10，以提高SwitchA成為主交換機的可能。

3. 在SwitchA和SwitchB上分別配置兩個邏輯集群端口，將四對物理成員端口分別加入這兩個邏輯集群端口中。

4. 先使能SwitchA的集群功能，然后再使能SwitchB的集群功能，以保證SwitchA成為主交換機。

5. 檢查集群組建是否成功。

6. 配置集群系統的上下行Eth-Trunk，增加轉發帶寬，提高可靠性。

7. 配置多主檢測功能，避免集群分裂給網絡帶來影響。

操作步驟

安裝硬件

此處僅介紹兩臺交換機間集群線纜的連接規則。如果之前還需要安裝集群業務板以及需要了解更詳細的安裝過程，請參見《交換機集群安裝指導》。

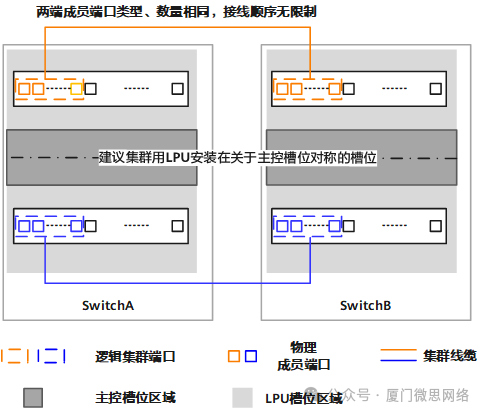

按照連線規則連接線纜，業務口連接規則如圖3-48所示。

圖3-48 業務口集群連接規則

業務口集群按照鏈路的分布，有兩種組網形式。

• 1+0組網：每臺成員交換機配置一個邏輯集群端口，物理成員端口分布在一塊業務板上，依靠一塊業務板上物理成員端口與對框的物理成員端口實現集群連接。

• 1+1組網：每臺成員交換機配置兩個邏輯集群端口，物理成員端口分布在兩塊業務板上，如圖所示，不同業務板上的集群鏈路形成備份。

集群連線時需注意以下幾點：

• 一個邏輯集群端口下的物理成員端口只能與對框的一個邏輯集群口下物理成員端口相連。

• 在1+1組網中，建議兩塊單板上的集群鏈路數量保持一致。

出于可靠性考慮，組建上述兩種業務口集群組網形式需注意以下幾點：

• 出于高可靠性要求，推薦您使用1+1組網，并且推薦配置多主檢測功能。

• 一塊業務板上建議至少有兩個物理成員端口加入到一個邏輯集群端口。

• 上行端口和配置多主檢測端口所在單板建議屬于非組建集群的業務板。

1. 配置集群連接方式、集群ID及集群優先級

# 在SwitchA上配置集群。集群連接方式為業務口集群，集群優先級為100，集群ID采用缺省值1（不需配置）。

# 在SwitchB上配置集群。集群連接方式為業務口集群，集群ID為2，集群優先級為10。

# 檢查集群配置信息。

配置完成后，建議執行display css status saved命令查看以上配置信息是否與預期的一致。

查看SwitchA上的集群配置信息。

查看SwitchB上的集群配置信息。

1. 配置邏輯集群端口

# 配置SwitchA的業務口XGE1/0/1～XGE1/0/2為集群物理成員端口并加入集群端口1，XGE2/0/1～XGE2/0/2為集群物理成員端口并加入集群端口2。

# 配置SwitchB的業務口XGE1/0/1～XGE1/0/2為集群物理成員端口并加入集群端口1，XGE2/0/1～XGE2/0/2為集群物理成員端口并加入集群端口2。
