【華為】配置策略路由（通過低優先級實現路由選路）案例

發布作者：微思網絡   發布時間：2024-09-11   瀏覽量：0次

組網思路

如圖12-4所示，某企業因公司業務需求，辦理了多個運營商的寬帶業務。由于不同運營商寬帶價格、鏈路質量等因素，要求如果需要訪問Server，優先選擇運營商A的線路，其次選擇運營商B的線路，最后選擇缺省的運營商C線路。

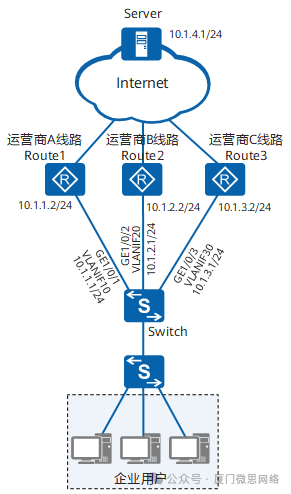

圖12-4 配置策略路由（通過低優先級實現路由選路）組網圖

640 (4).png


配置思路

采用如下思路配置低優先級的策略路由：

  1. 通過路由協議生成或者靜態配置到達Server的路由，下一跳為10.1.1.2/24，從運營商A線路通過。

  2. 配置匹配Server所在網段的策略路由，下一跳為10.1.2.2/24，從運營商B線路通過；指定優先級為低優先級，優選路由協議生成或者靜態配置的運營商A線路的路由。

  3. 配置匹配全網段的策略路由代替缺省路由，下一跳為10.1.3.2/24，從運營商C線路通過；指定優先級為低優先級，設定流分類優先級比匹配Server網段的優先級低，優選第1、2兩步配置的路由。

配置完成后，Switch的路由轉發將按“路由協議生成或者靜態配置的路由”>“匹配Server網段的策略路由”>“匹配全網段的策略路由”的先后順序進行選路。


操作步驟

  1. 創建VLAN并配置各接口

# 在Switch上創建VLAN10、VLAN20、VLAN30。

<HUAWEI> system-view
[HUAWEI] sysname Switch
[Switch] vlan batch 10 20 30

# 配置Switch上接口GE1/0/1、GE1/0/2和GE1/0/3的接口類型為Trunk，并分別加入VLAN10、VLAN20和VLAN30。

[Switch] interface gigabitethernet 1/0/1
[Switch-GigabitEthernet1/0/1] port link-type trunk
[Switch-GigabitEthernet1/0/1] port trunk allow-pass vlan 10
[Switch-GigabitEthernet1/0/1] quit
[Switch] interface gigabitethernet 1/0/2
[Switch-GigabitEthernet1/0/2] port link-type trunk
[Switch-GigabitEthernet1/0/2] port trunk allow-pass vlan 20
[Switch-GigabitEthernet1/0/2] quit
[Switch] interface gigabitethernet 1/0/3
[Switch-GigabitEthernet1/0/3] port link-type trunk
[Switch-GigabitEthernet1/0/3] port trunk allow-pass vlan 30
[Switch-GigabitEthernet1/0/3] quit

# 創建VLANIF10、VLANIF20和VLANIF30，并配置IP地址。

[Switch] interface vlanif 10
[Switch-Vlanif10] ip address 10.1.1.1 24
[Switch-Vlanif10] quit
[Switch] interface vlanif 20
[Switch-Vlanif20] ip address 10.1.2.1 24
[Switch-Vlanif20] quit
[Switch] interface vlanif 30
[Switch-Vlanif30] ip address 10.1.3.1 24
[Switch-Vlanif30] quit

  1. 配置到達Server的靜態路由

# 配置到達Server的靜態路由，下一跳為10.1.1.2/24。

  1. [Switch] ip route-static 10.1.4.0 24 10.1.1.2

  2. 配置流分類

# 在Switch上創建編碼為3001、3002的高級ACL，規則分別為允許目的地址為10.1.4.0/24、0.0.0.0/0網段的報文通過。

[Switch] acl 3001
[Switch-acl-adv-3001] rule permit ip destination 10.1.4.0 0.0.0.255
[Switch-acl-adv-3001] quit
[Switch] acl 3002
[Switch-acl-adv-3002] rule permit ip destination 0.0.0.0 255.255.255.255
[Switch-acl-adv-3002] quit

在Switch上創建流分類c1、c2，分別匹配規則為ACL 3001、ACL 3002，并且指定c1的優先級比c2的優先級高。

[Switch] traffic classifier c1 precedence 5
[Switch-classifier-c1] if-match acl 3001
[Switch-classifier-c1] quit
[Switch] traffic classifier c2 precedence 10
[Switch-classifier-c2] if-match acl 3002
[Switch-classifier-c2] quit

  1. 配置流行為

# 在Switch上創建流行為b1、b2，指定重定向下一跳分別為10.1.2.2/24、10.1.3.2/24，優先級為low-preference，比路由協議生成或者靜態配置的路由優先級低。

[Switch] traffic behavior b1
[Switch-behavior-b1] redirect ip-nexthop 10.1.2.2 low-precedence
[Switch-behavior-b1] quit
[Switch] traffic behavior b2
[Switch-behavior-b2] redirect ip-nexthop 10.1.3.2 low-precedence
[Switch-behavior-b2] quit

  1. 配置流策略并應用到全局

# 在Switch上創建流策略p1，將流分類和對應的流行為進行綁定。

[Switch] traffic policy p1
[Switch-trafficpolicy-p1] classifier c1 behavior b1
[Switch-trafficpolicy-p1] classifier c2 behavior b2
[Switch-trafficpolicy-p1] quit

# 將流策略p1應用到全局，Switch接收到的報文都要匹配流策略p1。

[Switch] traffic-policy p1 global inbound
[Switch] quit

  1. 驗證配置結果

執行完上述配置步驟后，Switch在進行路由轉發時，即會按“路由協議生成或者靜態配置的路由”>“匹配Server網段的策略路由”>“匹配全網段的策略路由”的先后順序選路。

# 查看ACL規則的配置信息。

<Switch> display acl 3001
Advanced ACL 3001, 1 rule
Acl's step is 5
rule 5 permit ip destination 10.1.4.0 0.0.0.255
<Switch> display acl 3002
Advanced ACL 3002, 1 rule
Acl's step is 5
rule 5 permit ip

# 查看流分類的配置信息。

<Switch> display traffic classifier user-defined
 User Defined Classifier Information:
  Classifier: c2
   Precedence: 10
   Operator: OR
   Rule(s) : if-match acl 3002

  Classifier: c1
   Precedence: 5
   Operator: OR
   Rule(s) : if-match acl 3001

Total classifier number is 2

# 查看流策略的配置信息。

<Switch> display traffic policy user-defined p1
 User Defined Traffic Policy Information:
 Policy: p1
  Classifier: c1
   Operator: OR
    Behavior: b1
     Permit
     Redirect: no forced
       Redirect ip-nexthop low-precedence
       10.1.2.2
  Classifier: c2
   Operator: OR
    Behavior: b2
     Permit
     Redirect: no forced
       Redirect ip-nexthop low-precedence
       10.1.3.2



?
