華為交換機配置NQA TCP檢測IP網絡響應時間
發布作者：微思網絡 發布時間：2024-01-10 瀏覽量：0次
組網需求
如圖1所示，總部和子公司之間需要跨越外部網絡進行通信，DeviceA和DeviceD為總部和子公司的網絡出口設備，DeviceB和DeviceC為外部網絡提供商的邊緣設備。
總部和子公司之間經常需要使用某TCP傳輸程序傳輸業務文件，要求傳輸響應時間小于800ms。此時，可以使用NQA的TCP測試檢測企業網出口設備DeviceA和DeviceD之間的TCP響應時間。

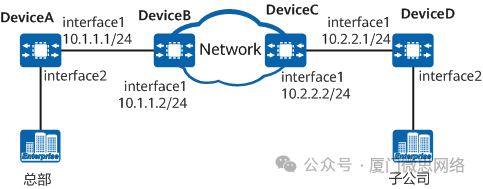

圖1 配置NQA檢測IP網絡響應時間組網圖
配置思路
采用如下思路配置NQA檢測IP網絡響應時間：
1.DeviceD為NQA客戶端，DeviceA為NQA服務器端，配置TCP測試例。
數據準備
為完成此配置例，需準備如下的數據：
?企業網邊緣設備DeviceA和企業網邊緣設備DeviceD的IP地址。
?TCP服務的偵聽端口號。
操作步驟
1.配置NQA服務器端DeviceA。
<HUAWEI>system-view
[HUAWEI] sysname DeviceA
[DeviceA] nqa server tcpconnect 10.1.1.1 4000
2.配置NQA客戶端DeviceD，創建TCP測試?yán)⑴渲媚康牡刂窞镈eviceA的IP地址。
<HUAWEI>system-view
[HUAWEI] sysname DeviceD
[DeviceD] nqa test-instance admin tcp
[DeviceD-nqa-admin-tcp] test-type tcp
[DeviceD-nqa-admin-tcp] destination-address ipv4 10.1.1.1
[DeviceD-nqa-admin-tcp] destination-port 4000
3.立即啟動測試。
[DeviceD-nqa-admin-tcp] start now
檢查配置結果
驗證測試結果，可以看到響應時間小于800ms。
[DeviceD-nqa-admin-tcp] display nqa results test-instance admin tcp
NQA entry(admin, tcp): test flag is active, test type is TCP
1 . Test 1 result The test is finished
Send operation times: 3 Receive response times: 3
Completion: success RTD over thresholds number: 0
Attempts number: 1 Drop operation number: 0
Disconnect operation number: 0 Operation timeout number: 0
System busy operation number: 0 Connection fail number: 0
Operation sequence errors number: 0 RTT stats errors number: 0
Destination IP address: 10.1.1.1
Min/Max/Average completion time: 600/610/603
Sum/Square-Sum completion time: 1810/1092100
Last response packet receiving time: 2020-04-16 12:59:41.6
Lost packet ratio: 0 %
配置腳本
?DeviceA
sysname DeviceA
nqa server tcpconnect 10.1.1.1 4000
isis 1
network-entity 00.0000.0000.0001.00
interface 10GE1/0/1
undo portswitch
ip address 10.1.1.1 255.255.255.0
isis enable 1
return
?DeviceD
sysname DeviceD
isis 1
network-entity 00.0000.0000.0002.00
interface 10GE1/0/1
undo portswitch
ip address 10.2.2.1 255.255.255.0
isis enable 1
nqa test-instance admin tcp
test-type tcp
destination-address ipv4 10.1.1.1
destination-port 4000
return
