學網絡必懂的華為CSS堆疊技術

發布作者：微思網絡   發布時間：2023-12-05   瀏覽量：0次

什么是CSS？

CSS交換機系統CSS（Cluster Switch System），又稱為CSS，是指將兩臺支持CSS特性的交換機設備組合在一起，從邏輯上虛擬成一臺交換設備。CSS是目前廣泛應用的一種橫向虛擬化技術，具有簡化配置和管理、擴展帶寬和鏈路跨框冗余備份等作用。

為什么需要CSS？

傳統的園區網絡采用設備和鏈路冗余來保證高可靠性，但其鏈路利用率低、網絡維護成本高，CSS技術將兩臺交換機虛擬成一臺交換機，達到簡化網絡部署和降低網絡維護工作量的目的。CSS具有諸多優勢：

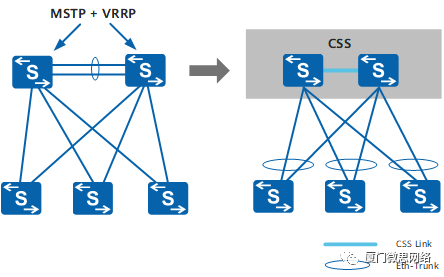

• 簡化配置和管理如下圖所示，網絡中的兩臺設備組成CSS，虛擬成單一的邏輯設備。簡化后的組網不再需要使用MSTP、VRRP等協議，簡化了網絡配置。CSS后用戶只需登錄一臺成員交換機即可對CSS系統所有成員交換機進行統一配置和管理。
  簡化組網示意圖



• 擴展帶寬和鏈路跨框冗余備份如下圖所示，當網絡規模擴大，交換機上行帶寬需求增加時，可以增加新交換機，同時與原交換機組成CSS系統，將成員交換機的多條物理鏈路配置成一個聚合組，提高交換機的上行帶寬。另外，CSS系統下行交換機通過跨設備鏈路聚合連接至CSS系統，形成設備間備份和鏈路的跨設備冗余備份，增加可靠性。



  擴展帶寬和鏈路跨框冗余備份示意圖




• 長距離CSS長距離CSS可以將相距較遠的設備連接形成CSS。如下圖所示，每個樓層的用戶通過樓道交換機接入?yún)R聚交換機，再通過匯聚交換機接入外部網絡?，F(xiàn)將兩棟樓的匯聚交換機連接起來組成CSS，這樣相當于兩棟樓只有一個匯聚設備，網絡結構變得更加簡單，從而降低了管理和維護設備的成本。同時每棟樓的用戶有兩條鏈路到達外部網絡，大大增強了可靠性。


  長距離CSS示意圖

CSS和CSS2

交換機集群技術的發展有兩個階段：

• 傳統的集群交換機系統（傳統的CSS）：專指主控板集群卡集群或業務口集群兩種方式。

• 第二代集群交換機系統（CSS2，Cluster Switch System Generation2）：專指交換網板上通過集群卡方式建立的交換網硬件集群，并且在原有集群技術的基礎上，增加了集群主控1+N備份等技術，S12700支持的即是CSS2。

華為有哪些設備支持CSS？

僅華為S系列園區框式交換機支持CSS。具體哪些設備可以支持CSS，S系列園區框式交換機請參考華為交換機。

S系列園區盒式交換機和CloudEngine數據中心交換機支持的相似特性叫堆疊，要想了解更多信息請參考堆疊；NE5000E支持的相似特性叫多框集群，要想了解更多信息請參考多框集群。

如何建立CSS？

在介紹CSS是如何建立之前，先介紹下CSS建立過程中用到的相關概念。

主交換機、備交換機

CSS中的單臺交換機稱為CSS成員交換機，按照功能不同，可以分為兩種角色：

• 主交換機主交換機，即Master，負責管理整個CSS。CSS中只有一臺主交換機。

• 備交換機備交換機，即Standby，是主交換機的備份交換機。當主交換機故障時，備交換機會接替原主交換機的所有業務。CSS中只有一臺備交換機。

主交換機和備交換機都參與數據轉發。

CSS Link

CSS鏈路，專門用于組建CSS，實現主交換機和備交換機之間數據通信?？梢允且粭l鏈路，也可以是捆綁在一起的多條鏈路。

CSSID

CSSID，即CSS ID，用來標識成員交換機，CSS中成員交換機的CSSID是唯一的。

取值為1或2，缺省情況下，交換機的CSSID為1。相同ID的兩臺交換機不能建立CSS，所以在建立CSS前，需要手工配置CSS中一臺交換機的CSSID為2。

CSS優先級

CSS優先級，即CSS Priority，是成員交換機的一個屬性，主要用于角色選舉過程中確定成員交換機的角色，優先級值越大表示優先級越高，優先級越高當選為主交換機的可能性越大。缺省情況下，交換機的CSS優先級為1。

CSS的建立過程

兩臺交換機使用CSS線纜連接好，分別使能CSS功能并完成配置后重啟，CSS系統會自動建立。CSS建立時，成員交換機間相互發送CSS競爭報文，通過競爭，一臺成為主交換機，負責管理整個CSS系統，另一臺則成為備交換機。

CSS建立的過程包括分為兩個階段：

1. 主交換機的選舉。主交換機選舉規則如下：

CSS系統建立后，在控制平面上，主交換機的主用主控板成為CSS系統主用主控板，作為整個系統的管理主角色。備交換機的主用主控板成為CSS系統備用主控板，作為系統的管理備角色。主交換機和備交換機的備用主控板作為CSS系統候選備用主控板。如下圖所示，假設CSS建立后，SwitchA競爭為主交換機。

CSS角色選舉后效果圖

2、同步軟件版本、配置文件，備份配置文件。CSS具有自動同步系統軟件的功能，待組成CSS的成員交換機不需要具有相同的軟件版本，只需要版本間兼容即可。當主交換機選舉結束后，如果備交換機與主交換機的軟件版本不一致，備交換機會自動從主交換機下載系統軟件，然后使用新的系統軟件重啟，并重新加入CSS。CSS具有嚴格的配置文件同步機制，來保證CSS中的多臺交換機能夠像一臺設備一樣在網絡中工作。

• CSS中的備交換機在啟動時，會將主交換機的配置文件同步到本地。

• CSS正常運行后，用戶所進行的任何配置，都會記錄到主交換機的當前配置文件中，并同步到備交換機。

通過實時同步，CSS中的所有交換機均保存相同的配置，即使主交換機出現故障，備交換機仍能夠按照相同的配置執行各項功能。在CSS分裂場景下，即使主交換機上的配置未及時保存，CSS分裂后，這些配置不會丟失，CSS系統會變成兩臺擁有相同配置的單框CSS系統（如果有交換機重啟，則該臺交換機上未保存的配置會丟失）交換機從非CSS狀態進入CSS狀態后，會自動將原有的非CSS狀態下的配置文件加上.bak的擴展名進行備份，以便去使能CSS功能后，恢復原有配置。例如，原配置文件擴展名為.cfg，則備份配置文件擴展名為.cfg.bak。去使能交換機CSS功能時，用戶如果希望恢復交換機的原有配置，可以更改備份配置文件名并指定其為下一次啟動的配置文件，然后重新啟動交換機，恢復原有配置。
