綜合布線系統(PDS)

一、 綜合布線系統(PDS)包含以下部分：

電腦網絡布線系統；

電話語音布線系統；

有線電視系統及會議電視系統布線；

BA、保安監控、一卡通管理系統布線。

二、 綜合布線系統(PDS)有以下幾個特點：

A.節省成本。綜合布線系統的優點是它代表著一種單一的，可以估量的成本，使得用戶根據其標準化的結構，能很方便地作出成本估算。

B.適合各種環境使用。綜合布線系統之特點在于它能傳輸各種不同頻率的通信信號、弱電電流，并為不同的系統生產商提供適合的運行環境，使不同的弱電信號能在布線系統中暢通無阻地傳遞。并可以通過其管理子系統任意調整各類信號的路由。

C.開放型系統設計。布線系統能為目前市場上各種傳輸系統提供一個完全開放的環境，采用的標準全部是國際通用標準，絕無不兼容之情況。

D.未來保障。綜合布線系統除了為用戶提供布線產品長期的質量保證外，更重要的是保證系統不只開放給所有現有的通信系統，并能保證滿足未來新系統之需要，而無需更換布線系統。

三、 結構化(綜合)布線系統 (Structured Cabling System 縮寫SCS) 采用模塊化和分層星型拓?fù)浣Y(jié)構, 它一般可分為六個子系統

A.工作區子系統(WORK AREA SUBSYSTEM)

包括從終端設備出線，到信息插座的整個區域。

工作區布線子系統由終端設備連接到信息插座的連線（或軟線）組成，它包括裝配軟線、連接器和連接所需的擴展軟線，并在終端設備和信息口I/O之間搭橋。

在進行終端設備和I/O連接時，可能需要某種傳輸電子裝置，但是這種裝置并不是工作區子系統的一部分. 例如，調制解調器能為終端與其他設備之間的兼容性和傳輸距離的延長提供所需的轉換信號。

B.水平布線子系統(HORIZONTAL SUBSYSTEM)

由建筑物各層設備間至各個水平區之間的電纜組成：

水平布線子系統是整個布線系統的一部分，將干線子系統延伸到用戶工作區. 水平布線子系統與垂直干線子系統的區別在于：水平布線子系統總是處在一個樓層上，并端接在信息插座上. 在現有建筑物內，垂直干線子系統都由光纜和大對數電纜組成；而水平電纜數限制為4對UTP (非屏蔽雙絞線)，它們能支持大多數現代通信設備. 在某些重要職能辦公室和實驗室內帶寬有特殊應用時，可以采用光纜到桌面。

從用戶工作區的信息插座開始，水平布線子系統在交連處端接； 在設備間中，當終端設備位于同一樓層時，水平布線子系統將在布線交連處端接, 在上面幾個樓層上，它將在設備間的交叉連接處端接。

C.管理子系統(ADMINISTRATION SUBSYSTEM)

由各層分設的設備間構成：

管理子系統由交連、互連和I/O等組成. 管理點為連接其他子系統提供連接手段。交連和互連允許將通信線路定位或重定位到建筑物的不同部分，以便能更容易地管理通信線路. I/O位在用戶工作區和其他房間，使你在移動終端設備時能方便地進行插拔。

在使用跨接線或插入線時，交叉連接允許將端接在單元一端的電纜上的通信線路連接到端接在單元另一端電纜上的線路. 跨接線是一根很短的單根導線，可將交叉連接處的兩條導線端點連接起來；插入線包含幾根導線，而且每根導線末端有一個連接插座重新提供一種簡易的方法，而且不需要安裝跨接線時使用的專用工具。

互連完成交叉連接的相同目的，但不使用跨接線或插入線，只是用帶插頭的導線、插座和適配器. 互連和交叉連接均適用于光纜. 光纜交叉連接要求使用光纜的插入線在兩端都有光連接器和短光纜。

D.垂直干線子系統(RISER BACKBONE SUBSYSTEM)

由連接設備間與各層設備間的干線電纜構成：

干線子系統是整個建筑物綜合布線系統的一部分. 它提供建筑物的干線(饋電線)電纜的路由. 它通常是在兩個單元之間，特別是在位于中央點的公共系統設備處，提供多個線路設施; 該子系統由所有的布線電纜組成，或者由導線和光纜以及將此光纜連到其它地方的相關支撐硬件組合而成； 傳輸介質可能包括一幢多層建筑物的樓層之間垂直布線的內部電纜或從主要單元(如計算機房或設備間)來的電纜。

為了與建筑群中的其他建筑物進行連接和通信，干線子系統把設備間的中繼線和布線叉連接點與建筑物之間設施相連，以組成建筑群子系統。

E.設備間子系統(EQUIPMENT SUBSYSTEM)

通常位于主機房?jī)?nèi)，使主干線經跳線架連接到各系統主機：

設備布線子系統由設備間中的電纜、連接器和相關支撐硬件組成，它把公共系統設備的各種不同設備互連起來. 該子系統將中繼線交叉連接處和布線交叉連接處與公共系統設備連接起來; 該子系統還包括設備間和鄰近單元(如建筑物的入口區)中的導線, 這些導線將設備或雷電保護裝置連接到符合美國電氣法規(NEC)的有效建筑物接地點。

一般設備間子系統分作兩部分考慮：

第一部分為計算機房，放置網絡設備，在網絡設備上可接服務器、主機等；

第二部分為通信中心，放置PABX及邊接PABX與垂直干纜的主配線架等。

F.建筑群子系統(CAMPUS BACKBONE SUBSYSTEM)

建筑群子系統將一個建筑物中的電纜延伸到建筑群的另外一些建筑物中的通信設備的裝置上. 它是整個布線系統中的一部分(包括傳輸介質)并支持提供樓群之間通信設施所需的硬件，其中有導線電纜、光纜和防止電纜的浪涌電壓進入建筑物的電氣保護設備。

PDS是分布在建筑群中的，而這些布線不外乎分為垂直走向與水平走向，因此在結構上將它們定為：垂直干線子系統與水平子系統以及工作區子系統. 垂直干線子系統由于其通訊量很大，其通訊介質為：光纖，其中光纖的傳輸距離大，抗干擾能力強;雙絞線的價格低廉，但存在著傳輸距離短，抗干擾能力差的缺點.

水平子系統一般由三類或六類、六類雙絞線組成，它一頭聯接到垂直干線設備上，另一頭聯接到RJ-45墻座上，組成星型結構. 工作區子系統是指從水平線纜的末端到用戶機之間的聯接，一般情況下由六類、六類雙絞線組成，兩頭均為RJ-45頭，用戶要安裝一臺用戶終端時，將該線的一頭插到墻上，另一端插到電腦上即可， 聯接元件為：RJ-45頭，配線架，RJ-45墻座， 19“工業標準設備安裝托架，光纖及光纖接頭.

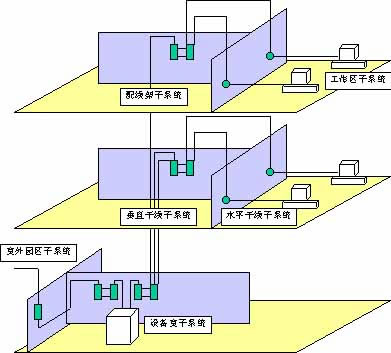

四、PDS結構示意圖如下：
